Frézování
CNC vertikální obráběcí centrum RIC-MC450S
| Pracovní rozsah stroje: | ||
|---|---|---|
| rozměr stolu | mm | 550 x 350 |
| max. zatížení stolu | kg | 150 |
| T drážky | mm | 3 x (100 x 14) |
| Pojezdy: | ||
| pojezd stolu v ose X | mm | 450 |
| pojezd stolu v ose Y | mm | 350 |
| pojezd v ose Z | mm | 350 |
| vzdálenost vřetena od stolu | mm | 100 – 450 |
| Posuvy: | ||
| rychlost pracovního posuvu v ose X / Y / Z | m./min. | 10 / 10 / 10 |
| rychloposuv v ose X / Y / Z | m./min. | 30 / 30 / 30 |
| Vřeteno: | ||
| otáčky vřetene | ot./min. | 10 000 |
| typ pohonu vřetene | řemen | |
| kužel vřetene | DIN 69871 | ISO 30 |
| Zásobník stroje: | ||
| max. délka nástroje v zásobníku | mm | 150 |
| max. průměr nástroje v zásobníku | mm | 63 |
| max. hmotnost nástroje v zásobníku | kg | 3 |
| počet nástrojů v zásobníku | ks | 20 |
| čas výměny nástroje (nástroj / nástroj) | s | 6 |
| Otočný stůl (4.osa): | ||
| průměr sklíčidla | mm | 125 |
| Přesnosti: | ||
| přesnost polohování ISO | mm | +/- 0,001 |
| opakovatelná přesnost ISO | mm | +/- 0,005 |

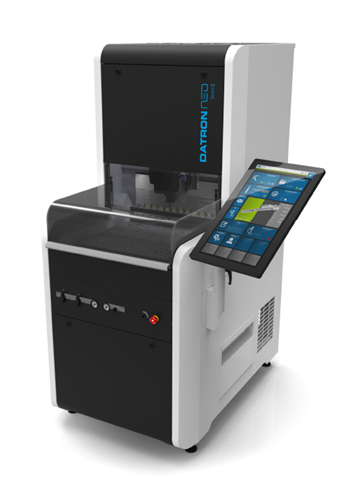

Vysokorychlostní frézovací CNC stroj DATRON NEO+ Serie 2
| Pracovní rozsah stroje: | ||
|---|---|---|
| rozměr stolu | mm | 500 x 400 |
| max. zatížení stolu | kg | 40 |
| Vakuový stůl | mm | 500 x 400 |
| Pojezdy: | ||
| pojezd stolu v ose X | mm | 520 |
| pojezd stolu v ose Y | mm | 420 |
| pojezd v ose Z | mm | 230 |
| průchod pod portálem | mm | 175 |
| Posuvy: | ||
| rychlost pracovního posuvu v ose X / Y / Z | m./min. | 28 / 28 / 28 |
| rychloposuv v ose X / Y / Z | m./min. | 28 / 28 / 28 |
| Vřeteno: | ||
| otáčky vřetene | ot./min. | 40 000 |
| typ pohonu vřetene | elektro vřeteno | |
| upínání za stopku nástroje | přímé | |
| Zásobník stroje: | ||
| max. délka nástroje v zásobníku | mm | 58,5 |
| max. průměr nástroje v zásobníku | mm | 8 |
|
počet nástrojů v zásobníku
|
ks | 24 |
